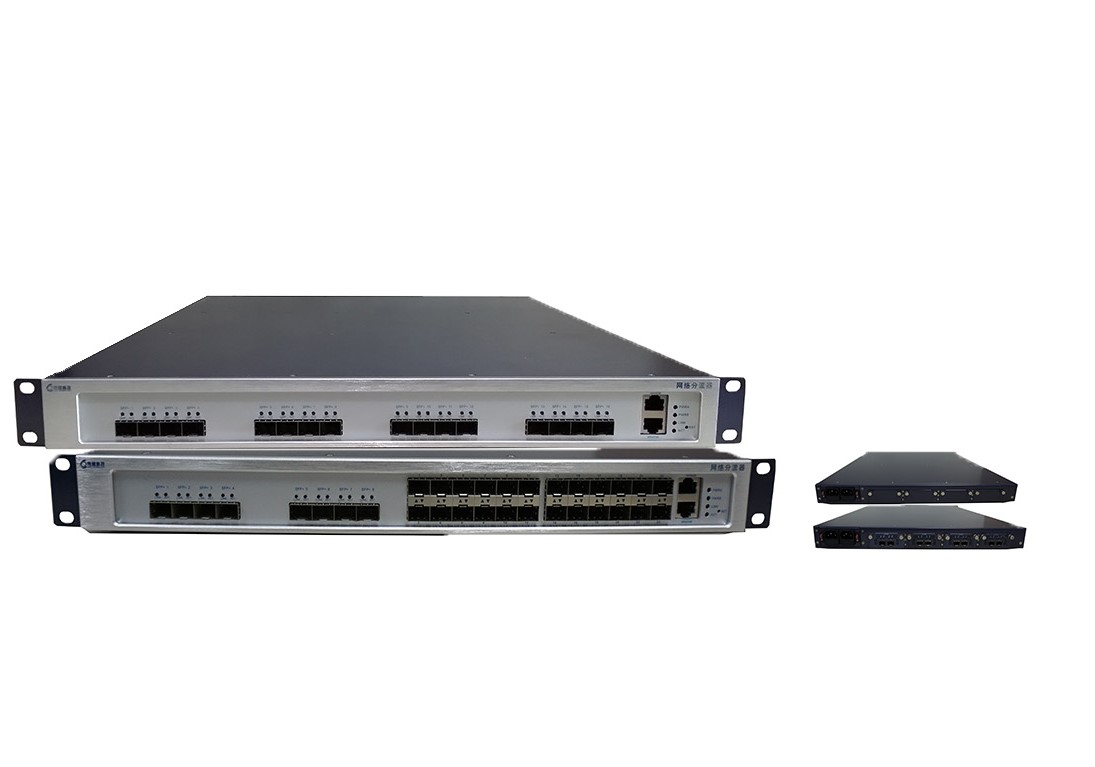

EX20网络分流器是奇策科技自主研发的一款高密度流量采集分发设备。按照电信级要求设计,专门针对大型局域网或运营商网络密集千兆/万兆链路的数据采集、流量分析、流量过滤、入侵检测等应用而设计的解决方案。支持本地管理和远程网络管理,方便用户搭建各种复杂应用系统。EX20支持24个10GE接口或48个1GE接口,相比EX10增加了24个接口,支持更多的接口选择,支持IPV4、IPV6等多种协议,支持POS转以太的协议转换等,并且可根据实际需求选择接口配置。
机箱尺寸: | 44.1cm*55.5cm*4.6cm |
前 面 板: | 可选24*GE、48*GE、8*10GE、8*10GE+24*GE、16*10GE、千兆接口为SFP,1个10/100/1000Mpbs电口管理接口;1个RJ45,RS232串口;两个电源指示灯; |
后 面 板: | 双电源插孔;可选交流电或直流电电源;4个扩展槽位:最多16个10G接口或2.5GPOS接口,可灵活搭配2*10GE、2*10GPOS、4*2.5GPOS、4*10GPOS、4*10GE多种扩展子卡,支持混配;(4个端口万兆子卡需要配合过滤策略使用,每块子卡输入为40G,背板通道只有20G,如万兆数据通过千兆端口全转发建议使用双口子卡) |
重 量: | 10kg |
功 耗: | 约160w(满负荷工作时约200w) | 温 度: |
工作温度: 0°~65° 存储温度:-40°~90° 工作湿度: 5%~95%,无冷凝 |
|
电 源: | |
直流输入: -48v 交流输入: 220V(100-240v) |
|
指 示 灯: | |
万兆接口: 链接,灯灭;闪烁,有数据收发行为; 千兆接口: 链接,灯灭;闪烁,接口有数据收发行为 |
|
设备接口: | |
万兆接口: 最多支持24*10G(其中10GPOS接口最多支持16个) 2.5G接口:最多支持16*2.5GPOS 接口输入 千兆接口:支持48*GE 全双工通信 |
(1) 支持对输入流量的采集、汇聚、镜像、过滤、转发等各种应用需求;
(2) 支持数据包报文过滤功能,支持基于特征值的分类过滤功能;
(3) 支持包括SIP、DIP、SP、DP、协议类型、报文长度、关键字、关键字偏移位置以及TCP传输控制标记(URG\ACK\PSH\RST\FIN\SYN)等过滤;
(4) 支持IPv4、IPv6等多种协议,支持POS到以太的协议转换;
(5) 支持多元素组合的HASH算法均衡输出流量,可以保证流量输出的绘画完整性;
(6) 支持以太网数据的L2交换和L3路由;
(7) 支持访问控制策略ACL等过滤分流;
(8) 支持端口聚合和镜像功能;
(9) 支持STP、MPLS、QoS等;
(10) 支持WEB界面、SSH、Telnet以及串口对设备的管理配置;
